铁路货车检修限度是指货车在检修时，对货车零部件允许存在的损伤程度的规定，它是一种极为重要的货车技术参数，直接影响到运用车的质量与货车检修的经济效果。
一.车体部位测量       1.中梁、侧梁下垂测量
      测量方法：在两枕梁下平面与中梁或侧梁的交点处拉一直线，测中梁或侧梁最低点与该线的垂直距离，即为下垂量。（在两枕梁之间测量）

      运用限度：空车不大于40mm
                      重车不大于80mm
       2.敞车车体外胀测量
      测量方法：用测量线、卡具在两上端柱上横中心线之间拉一直线作为基准，测量最外处与基准线的水平距离，即为车体外涨。

      运用限度：空车不大于80㎜
                      重车不大于150㎜

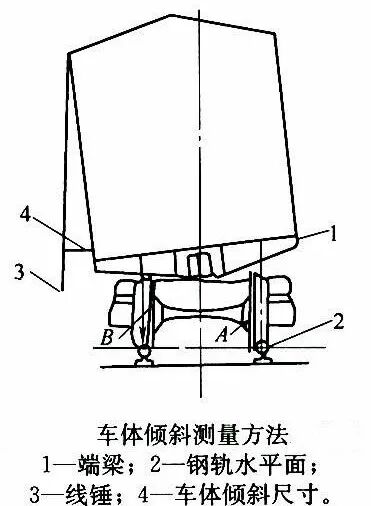

      3.车体倾斜测量
      测量方法：如下图所示，将车辆置于平直线路上，用线锤自车体倾斜上端系下铅垂线，然后测量车体下端与该线的水平距离，即为该车体倾斜尺寸。
      运用限度：不大于75mm

二.事故调查相关测量       1.测量钩提杆孔与上锁销孔垂直线水平距离
      测量方法：钩提杆、钩锁销等在自然状态下，且钩提杆纵向中心线与钩锁销纵向中心线重合，用直角尺（钢板尺）在其侧面置于钩提杆圆销中心垂直向下处，再用钢卷尺测量钩锁销圆销中心与直角尺（钢板尺）边缘的距离。

      运用限度：该处垂直水平距离L不大于45mm。（注：钩提杆孔应位于锁销孔的后侧，不得前倾）
       2.测量锁铁向上移动量（防跳间隙）
      测量方法：当上作用车钩在闭锁位时，使用锁铁托具，并使钩锁铁腿贴靠后壁，向上托起钩锁铁，不得开锁，钩锁铁移动量应符合要求，可用梯形塞尺塞入钩舌锁铁承台与锁铁下平面之间进行测量。

      运用限度：13号、13A型上作用车钩防跳间隙为3～11mm；下作用车钩防跳间隙为3～22mm。
      3.测量上锁销孔纵向距离
      测量方法：将锁销孔检查样板沿车钩纵向方向并在锁销孔中心线上，使样板与车钩上面垂直，若样板插入孔中则磨耗过限。

      运用限度：原形尺寸66mm；磨耗不大于：厂修3mm；段修3mm；辅修3mm。小于69mm为不过限。
       4.测量上防跳台高度
      测量方法：将样板置于上防跳台中心线处并与防跳台端面垂直，检测时若样板插入防跳台内则已过限。

      运用限度：大于53mm即为不过限。

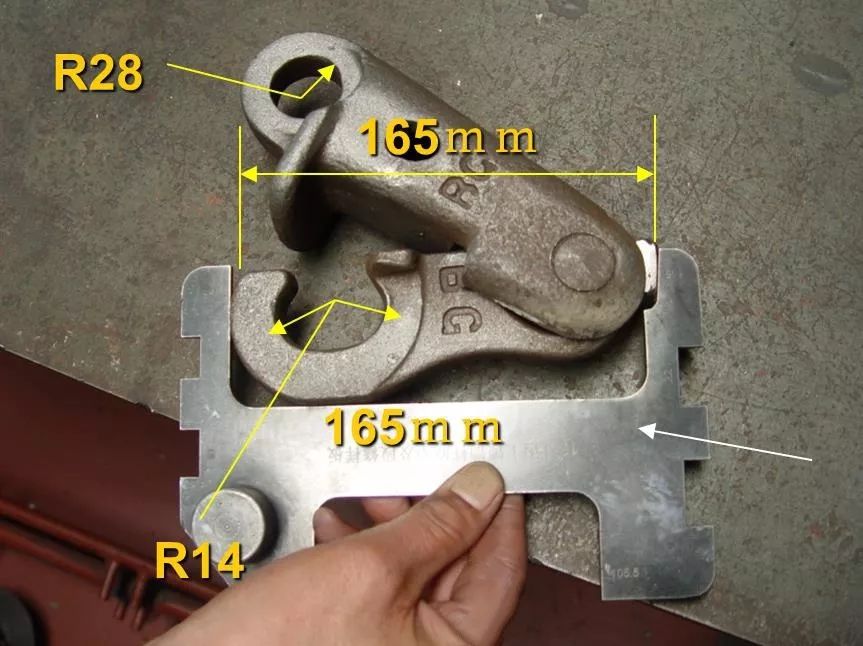

       5.测量上锁销杆长度及上锁销挂钩上弧面与锁销杆头部距离
      测量方法：先将上锁销与上锁销杆转动处相对折起，露出上锁销杆头部，再将上锁销杆样板165mm尺寸沿上锁销杆长度方向平行插入，测量其全长；然后再将105.5mm尺寸沿挂钩上弧面顶点垂直插入，测量其上弧面至上锁销杆最高点的距离。


       6.测量三连杆
       (1).测量三连杆上锁销挂钩上弧面与锁销杆顶部距离
      测量方法：样板Z105.5mm尺寸用于检查上锁销杆钩口上曲面至“杆”上顶端点的尺寸。

    运用限度：零件对应样板Z105.5mm曲线不能通过为合格，通过为不合格。
       (2).测量三连杆上锁销杆长度
      测量方法：样板Z165mm尺寸用于检查上锁销杆纵向长度尺寸。

      运用限度：不能通过Z165mm尺寸为合格，反之为不合格 。
      (3).测量三连杆锁销杆
      测量方法：样板Z21mm尺寸用于检查上锁销杆厚度尺寸。

      运用限度：不能通过Z21mm尺寸为合格，反之为不合格。
      (4).三连杆上锁销组成间隙塞尺使用
      测量方法：样板2.5mm尺寸用于检查上锁销组成间隙尺寸。将上锁销杆外表面与上锁销任意内表面粘靠。

      运用限度：使用2.5mm尺寸检测轮廓组装间隙，插入为合格，反之为不合格。
      (5).测量三连杆上锁销铆钉外露高度尺寸
      测量方法：样板0.5mm尺寸用于检查上锁销铆钉外露高度尺寸。将塞尺底面与上锁销表面贴靠，检测外露铆钉各圆周处。

      运用限度：铆钉外露部分均不高于上锁销平面0.5mm为合格，反之为不合格。
      (6).上锁销检查样板使用
     测量方法：上锁销检查样板109mm用于检查新品上锁销两个叶片纵向长度尺寸。

      运用限度：叶片纵向长度不能通过样板尺寸为合格，反之为不合格。
     (7).测量三连杆上锁销杆165mm磨耗尺寸
      测量方法：上锁销杆165磨耗限度样板用于检查上锁销杆全长尺寸。

      运用限度：不能卡入为合格，反之为不合格。
      (8).测量三连杆上锁销组成磨耗限度
      测量方法：样板Z13mm尺寸用于检查两铆钉直径的磨耗程度。

      运用限度：铆钉直径处不能卡入样板13mm尺寸为合格，反之为不合格。
      (9).测量三连杆上锁销杆挂钩长度磨耗程度
      测量方法：样板Z41mm尺寸用于检查上锁销杆挂钩长度磨耗程度。

      运用限度：样板41mm尺寸不能通过为合格，反之为不合格。

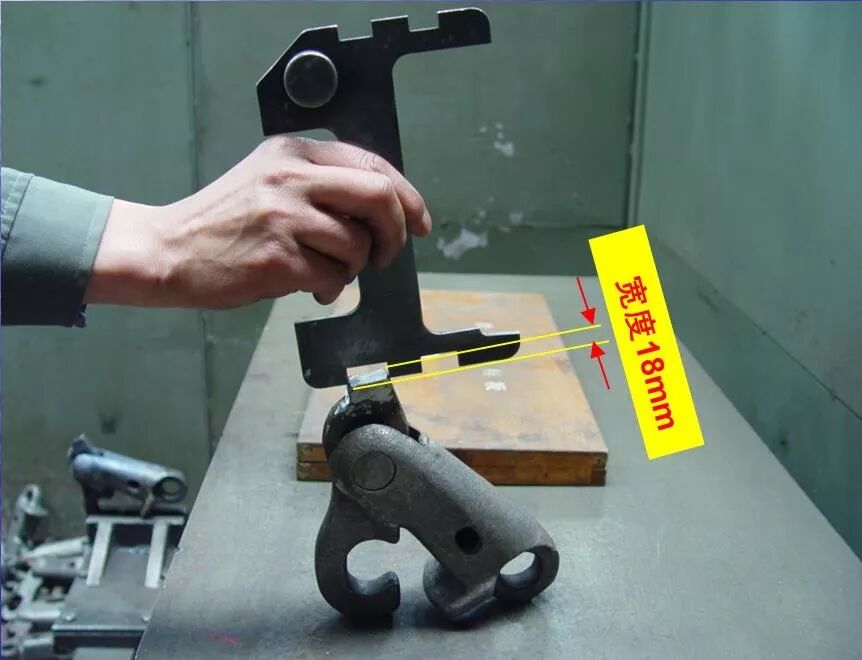

       7.测量上锁销杆头部尺寸
      测量方法：上锁销样板在测量上锁销杆头部时，有原型和磨耗型两种尺寸，一般用磨耗型尺寸测量上锁销杆头部长和宽，长、宽若能插入样板中则说明该处尺寸磨耗过限。



       8.测量上锁销杆挂钩上、下两圆弧
      测量方法：将上锁销杆检测样板上φ28mm的圆柱放入上锁销杆挂钩上、下两圆弧处比较测量，若样板和挂钩两弧面接触良好则为合格。过限时更换新品。
